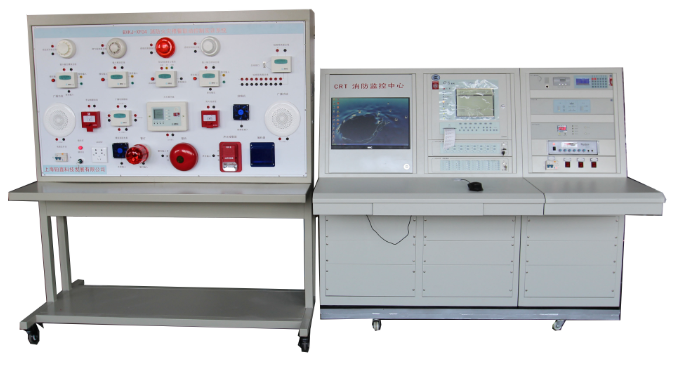

SB-XFZK1消防控制中心及火災報警聯動實訓系統
系統概述：
本系統在智能建筑中通常被作為智能建筑三大體系中的BAS（建筑設備管理系統）的一個獨立的子系統。該系統是通過消防系統中各個探測設備（煙感探測器及溫感探測器）的參數變化進行火災報警，并通過相關信號以實現消防的聯動控制。系統能進行各種模擬火災和報警聯動操作演示、系統的設置、聯動編程、線路設計、聯網、線路及設置故障的判斷及排除等實訓。并可通過消防報警聯動監控計算機中心，對整個智能樓宇消防系統進行監控，并可進行平面圖導入、畫面布局、報警點設置等，主要由計算機、編程軟件、監控軟件、網絡適配器等組成。
探測對象 控制中心
二、設備參數及性能：
1、裝置組成：
本系統全部器件均采用實物，整個實訓裝置主要由計算機、編程軟件、監控軟件、網絡適配器等組。
2、軟件系統功能，CAD平面軟件，CRT，設計軟件，CRT運行軟件，可過CAD平面設置各種消防布局圖，CRT圖形在平面圖中按實際探測器點進行配置，功能強大，運行操作方便快捷。
3、系統實訓功能：
能對整個智能樓宇消防系統進行監控并可進行平面圖導入、畫面布局、報警點設置等。
三、系統技術指標：
1.工作電壓：單相三線220V±5% 50Hz
2.整機容量：＜1500W
3.控制中心臺外型尺寸： 180×95×115cm3；
4.演示控制實訓臺尺寸：150×65×180cm3
四、可以做的實訓項目
1.消防報警聯動監控計算機中心的操作
2.平面圖的導入和配置操作
3.報警點的設置操作
4.制控系統的管理
5.自動消防噴水系統的聯網實訓、
6.消防聯動系統的聯網實訓、
7.消防廣播系統的聯網實訓、
8.消防聯動動主機的設置
9.消防聯動主機的聯動編程
10.消防探測器的便用與編碼
11.消防系統模塊的作用與聯接
12.廣播主機的操作，火警狀態下緊急廣播的切換操作；
13.單點廣播，廣播話筒的操作，系統功能設置；
14.背景音樂下的火警緊急廣播切換
15.無人執勤時應廣播的自動切換設置
16.廣播分配主機的操作，軟件設置錯誤的判斷與糾正
17.消防報警系統的互聯操作，線路故障的判斷與處理
18.火警通訊主機的操作，系統功能設置
19.主機與電話分機的通訊操作，分機電話的操作
20.系統原理桔構設計
21.消防報警聯動監控計算機中心軟件的操作培訓資料
五、基本配置硬件參數
1.電源控制屏（鐵質雙層亞光密紋噴塑結構）
提供交流電源：單相交流電220V 50Hz，帶有過流保護
2.樓宇實訓臺桌
實訓桌為鐵質雙層亞光密紋噴塑結構，電源控制屏并提供一個寬敞舒適的工作臺面。實訓臺還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實訓室的布局。
3.火災報警控制器(聯動型)
(1)采用192×64點陣液晶顯示，可同屏顯示4行12列漢字信息
(2)可以現場編輯總線設備的區、層、狀態、類型、安裝位置等信息
(3)256條事件記錄，記錄控制器運行中的各種事件，可隨時查閱
(4)可以現場編輯聯動公式
(5)2個總線回路，可連接254個現場器件
(6)1個 RS485 通訊口，用于同火災顯示盤、設備操作盤、滅火控制盤進行通訊，可接16臺火災顯示盤；2臺設備操作盤；4臺（8區）滅火控制盤
4.火災顯示盤
GK621火災顯示盤通過 RS485 通訊總線與火災報警控制器聯網，采用192×64點陣液晶實時顯示本樓層的各種事件信息，使本樓層的工作人員能夠及時、準確地了解本樓層的消防事件，從而迅速地采取相應措施。
5.探測器
配備可燃氣體探測器、智能光電感煙探測器和差定溫火災探測器等三種探測器。
6.輸入模塊、控制模塊
輸入模塊主要用于壓力開關等信號檢測，控制模塊主要用于控制排煙閥、送風閥、卷簾門等設備。
7.聯動盤現場接口
(1)三線控制，接線部分簡潔方便，輕松實現啟�；卮鸸δ埽�
(2)兩種輸出控制方式可供選擇，電平輸出和脈沖輸出。
8.手動報警按鈕
火災發生時，按下有機玻璃片，按鈕的火警燈點亮，同時向控制器發出火警信號；
9.消防栓按鈕
火災時按下壓片控制器報警，點亮火警指示燈(紅)，同時輸出一組外控空接點，啟動消防泵時，接入啟泵回答信號，啟泵指示燈點亮(綠色)，復位時，滑下滑動蓋，按下復位按鈕。
10.聲光報警器、警鈴
現場發生火災接到控制信號后，發出強烈的聲音警報信號，以達到提醒現場人員注意的目的。
11.電子編碼器完成現場設備的編碼、設備類型與靈敏度的更改等功能。
12、廣播錄放盤
廣播錄放盤一套，要求采用計算機控制技術，整機高可靠、操作簡潔直觀，多項自動功能，體現以人為本的設計思想。
上電方式（復位、正常、線路1），四種鐘聲后面板可置，方便用戶遙控電源啟動。
32分鐘99段電子錄音機，聯動自動錄音，事故狀態下無人值守自動播放。
采用平插盒式磁帶放音機，自動翻面、循環播放，非事故狀態下自動播放。
完美的話筒工作系統：手持鍵控啟動、“叮咚”提示音進入、小音量背景音樂、防音頻回饋肅叫、軟切換音源、循環放音可選。
兩個各自獨立的音頻輸出口：事故廣播輸出口和正常廣播輸出口。
正常廣播輸出口在事故啟動時依然輸出背景音樂，適用于非事故地區的不間斷廣播。
正常啟動下，兩個輸出口輸出同樣的信號；事故啟動下，僅有事故廣播輸出口輸出事故廣播信號，而正常廣播輸出口繼續輸出事故啟動前的背景音樂信號。
兩個標準外線輸入口：外線1（可控口）。外線2（非啟動口）。
C線聯動控制口，緊急情況下可自動啟動。
J線聯動檢查口，隨時檢查C線連接是否良好。
D線聯動回答口，事故啟動期間送出回答信號。
遙控24V輸出口，事故啟動期間送出24V電平，可遙控其它設備啟動。
13、GT152功率放大器
功率放大器二套，要求選全觸摸按鍵開關、32級音量數字控制、音量儲存記憶，開機自動賦值、放音音量LED條形顯示表、輸出電平LED條型顯示表、高速反應鎖存式輸出過載保護、輸出短路保護，自動復原、開機延時輸出保護、供電具有欠壓和過壓保護采用大型散熱器散熱，并有過熱保護功能過載顯示燈，告警顯示燈，告警輸出時可供給聯動控制器信號外控啟動端口，自動上電，實現語音報警廣播的聯動功能
14、供電電源：直流供電型：DC24V±4V；交直流供電型：AC220V，DC24V±4V；
交流供電型：AC220V
輸出特性：定壓120V
使用條件：①溫度：－10℃至40℃
②濕度：≤90%RH
儲存條件：①溫度：－15℃至45℃
②濕度：≤80%RH
諧波失真：63Hz-16KHz ≤5%
頻率特性：63Hz-16KHz ≤1dB
輸入電平：0 dB
輸入阻抗：平衡式 600（歐姆）
信噪比：
①低阻傳聲器：≥55dB
②線路輸入：≥70dB
電壓調整率：≤2dB
|
