數字電路實驗系統,數字電子技術實驗室,模擬與數字電子實驗室
數字電子技術實驗室,模擬與數字電子實驗室主要面向《數字電子技術基礎》、《數字電子技術基礎簡明教程》、《電工電子技術》等課程開設基礎實驗課，為學校機電、材料、電氣、化工、基礎等10個學院二十余個專業承擔數字電子實驗教學任務。實驗室同時可承擔課程設計、畢業設計、創新實踐訓練等工作。
數字電子實驗室,一體化實驗裝置。實驗板面具有多種規格的元件插座，區間分明、接線方便；配套性好，從信號、顯示、電源到實驗導線配置齊全�？梢蚤_設門電路功能測試、組合邏輯電路、組合邏輯電路設計、計數器、計數譯碼顯示電路、移位寄存器及應用、555定時器及應用、A/D與D/A轉換等多項實驗內容。根據教學大綱要求，實驗項目與內容可以方便調整。
模擬與數字電子實驗室,一流的學科建設，合理的資源配置，打造了院校獨樹一幟的育人體系，電工電子教學實模擬與數字電子實驗室、電工與電路實驗室及電工電子實習基地三個教學實驗室，和一個電子競賽培訓實驗室。
今天就讓小編帶領大家首先走進信息院校模擬與數字電子實驗室，從而了解學科特色，感受專業魅力。
模擬與數字電子實驗室擁有電腦、可聯網采集數據的四件套（包括數字示波器、信號源、直流穩壓電源、數字萬用表）及A+D Lab口袋實驗室等儀器設備。
復雜的線路連接模式是否讓大家感到“恐慌”現在就為大家簡要介紹一下以上儀器的主要功能和使用方法。
信號發生器又稱信號源或振蕩器，用于產生被測電路所需要特定頻率、波形和輸出電平等查明設計的電測試信號；示波器用于測量周期性交流電或脈沖電流波的形狀、頻率和電壓強度等；數字萬用表是一種集電流、電壓、電阻等參數測量功能于一體的多用途電子測量儀器；直流穩壓電源能為負載提供穩定直流電源的電子裝置；A+D
Lab口袋實驗室是集上述功能于一體的便攜式虛擬儀器。
同學們的投入與專注，老師的認真指導和課堂講解是否已經讓你躍躍欲試呢！
基于以上設備，可開展模擬電子技術實驗、數字電子技術實驗，及課程設計綜合實驗，實驗項目包含流水燈、計時器、搶答器、模電單管放大、功率放大、集成運放、直流電源等多項實驗。

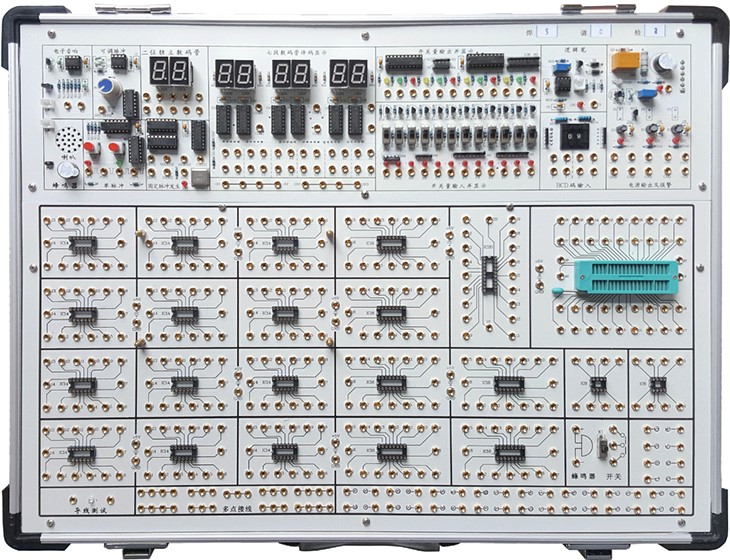

SB-D4數字電路實驗箱
數字電路實驗箱,數字電路技術實驗箱,數字電路實驗室主要用于開設電子信息科學與技術、自動化和機電一體化三個專業的《數字電子技術實驗》或《數字電子技術基礎實驗》課程，該課程是相應的《數字電子技術》或《數字電子技術基礎》理論課程中重要的實踐環節。課程的任務是通過實驗，使學生加深對所學理論課程內容的理解，激發學習興趣，從實踐上驗證所學的理論知識；培養學生的實際動手能力、解決問題能力和設計數字電子電路的初步能力。
數字電路實驗箱,數字電路實驗室，數字邏輯實驗箱、數字電路實驗裝置、主要用于開設電子信息科學與技術、自動化和機電一體化三個專業的《數字電子技術實驗》或《數字電子技術基礎實驗》課程，該課程是相應的《數字電子技術》或《數字電子技術基礎》理論課程中重要的實踐環節。課程的任務是通過實驗，使學生加深對所學理論課程內容的理解，激發學習興趣，從實踐上驗證所學的理論知識；培養學生的實際動手能力、解決問題能力和設計數字電子電路的初步能力。數字電路實驗箱由鋁木合金箱體、開關電源、常用信號源和實驗電路區組成。其中實驗電路區采用全開放模式，可根據需求靈活配置實驗電路，以滿足不同層次學生的教學實驗要求。
一、技術指標
1、實驗電路工作電源：+5V/2A一組、±12V/0.7A一組、1.5～9V(或任意值）可調一組，每路設置保險絲一個，每路均帶有短路保護和反向保護電路，其中+5V電源有過壓保護、欠壓保護和短路報警和自動關斷功能，確保實驗電路元件和人身安全。
2、常用信號源
1）提供二組正負單脈沖發生電路，帶電平指示。
2）1HZ～1KHZ連續可調時鐘電路。
3）1HZ～1MHZ固定脈沖分7路輸出，其中1HZ帶指示燈顯示。
4）12路開關量輸入顯示電路，輸入端帶保護功能。
5）12路開關量輸出電路，輸出端自帶顯示電路，直觀顯示開關量的輸出狀態，同時輸出端帶保護功能。
6）6位七段LED共陽數碼顯示器，自帶BCD碼譯碼電路；2位獨立數碼管，可裝共陽或共陰數碼管。
7）2組BCD碼撥盤開關輸出電路，輸出端帶保護功能。
8）由555時基電路組成的音響輸出控制電路，并帶有蜂鳴器和喇叭輸出設備。
3、測試小工具
1）提供三狀態數字邏輯測試電路，并有聲光提示。
2) 提供0~20直流電壓測量表1個（可選配）。
3）提供0~50MHZ頻率計1個（可選配）。
4、實驗電路區： 獨立電路板設計，和實驗信號源完全隔離，防止實驗電路區接線時的誤操作損壞主機箱。實驗電路區配置如下：
1）配置開放式實驗區，含圓孔2只IC8，鎖緊或圓孔12只IC14、6只IC16或4只(可以再擴展3只）、1只IC20、1只IC40鎖緊插座（兼容IC28/IC24/IC18等)。
2）提供8Ω喇叭、蜂鳴器和1×2開關各1個、電位器3個(可選配）。
3）設計有導線測試座一組。
5)還設有多個高可靠鎖緊式防轉疊插座(與集成塊插座、鍍銀長紫銅管及固定器件等已內部連好)作為實驗連接點、測試點，實驗接線時，只要拿鎖緊插頭線相互連接即可。
6) 2個擴展模塊電路接入?yún)^(qū)：尺寸各為155×100mm，可選配固定線路實驗模塊。學生可以進行創新性練習，以提高學生的思維能力和動手能力。
可拆卸式實驗模塊（選配）
1）分立元件模塊板，板上含電阻10Ω、100Ω、200Ω、470Ω、510Ω、1K、1.2K、1.5K、4.7K、5.1K、10K、22K、47K、100K、150K、22M；20P、30P、100和100P可調、240P、300P、680P、0.01uF、0.02uF、0.047uF、0.1uF、10uF/16V、47uF/16V、100uF/16V；二極管2AK2、2CK13、2CK15、IN4007；三極管3DG6和3DK2；晶振32768HZ；電位器100K（2個）、47K、15K、10K、1K、330Ω各1個，滿足數字電路最基礎實驗要求。
2）面包板模塊（選配）
有2塊350孔面包板組成，并設計有面包板和主板間的連接轉換。
6、實驗線路的連接：全部信號引出采用自鎖緊式涂金插孔，永不氧化，美觀漂亮，實驗導線連接穩定可靠。
7、機箱：堅固型鋁合金框架，厚實的 ABS 塑料包角，參考外形尺寸 480×360×120mm。
二、實驗項目
基礎實驗
1. 晶體管開關特性、限幅器與鉗位器
2. TTL集成邏輯門的邏輯功能與參數測試
3. CMOS集成邏輯門的邏輯功能與參數測試
4. 集成邏輯電路的連接和驅動
5. 組合邏輯電路的設計與測試
6. 譯碼器及其應用
7. 數據選擇器及其應用
8. 觸發器及其應用
9. 計數器及其應用
10. 移位寄存器及其應用
11. 脈沖分配器及其應用
12. 使用門電路產生脈沖信號--自激多諧振蕩器
13. 單穩態觸發器與施密特觸發器--脈沖延時與波形整形電路
14. 555時基電路及其應用
綜合實驗（需另配器件）
15. D/A、A/D轉換器
16. 智力競賽搶答裝置
17. 電子秒表
18. 三位半直流數字電壓表
19. 數字頻率計
20. 拔河游戲機
綜合應用設計實驗（用小規模集成電路或大規模集成電路實現）
1、LED顯示十字路口交通燈自動控制器的設計
2、數碼管顯示秒表設計
3、數碼管顯示時鐘數字鐘的設計
4、數碼管顯示數字頻率計設計
四、實驗箱配置
|
序號 |
名稱 |
說明 |
數量 |
|
1 |
SB-D4主機箱 |
含機箱、工作電源、常用信號源、實驗電路區等 |
1臺 |
|
2 |
供電電源線 |
1.5m |
1根 |
|
3 |
2號實驗導線 |
50cm |
35根 |
|
4 |
保險絲 |
2A |
2支 |
|
5 |
實驗指導書 |
|
1本 |
附：使用本實驗箱需配套儀器儀表：萬用表和示波器。
