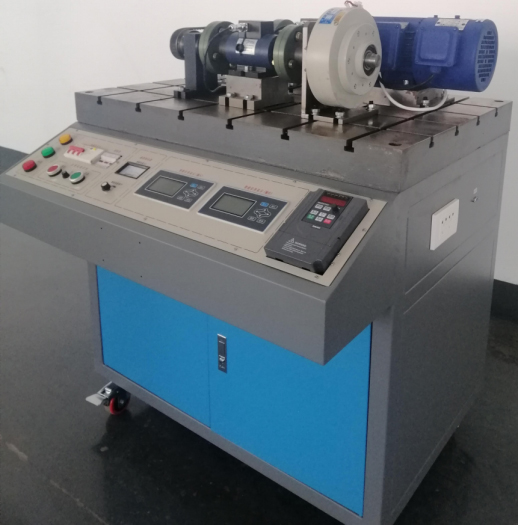

SBMEXJ-2型機械傳動方案優化綜合測試實驗臺
1.動力部分：三相感應變頻電機：額定功率0.55KW；同步轉速1500r/min；
▲2. 轉矩轉速傳感器 2臺
（1）包括彈性軸、磁電發生器、套筒和殼體四部分，額定轉矩為50N·m，轉速范圍為0～6000r/min，
（2）包括彈性軸、磁電發生器、套筒和殼體四部分，額定轉矩為100N·m，轉速范圍為0～5000r/min，
▲3. 智能扭矩顯示儀 2臺
128*64液晶顯示，能夠顯示設備輸入輸出轉速和轉矩，效率和負載加載數值的大小。從而計算出功率、效率、傳動比，轉矩測試精度 ±0.2%FS，轉速測量精度 ±0.1%FS，
4.被測部分：直齒圓柱齒輪減速器：減速比 1：5；齒數Z1=19；Z2=95。擺線針輪減速器：減速比1：9。蝸輪減速器：減速比1：10；蝸桿頭數Z1=1；中心距a=50mm。
5.同步帶傳動：帶輪齒數Z1=18 Z2=25 ；節距LP=9.525；L型同步帶3×16×80。
6.三角帶傳動：帶輪基準直徑D1=70mm、D2=115mm；0型帶L內=900mm；帶輪基準直徑D1=76mmD2=145mm；帶輪基準直徑D1=70mmD2=88mm；0型帶L內=630mm。
7.鏈傳動，鏈輪Z1=17 、Z2=2；滾子鏈08A－1×72；滾子鏈08A－1×52；滾子鏈08A－1×68。售后服務：確保質量、免費提供技術培訓、技術說明書等。
8. 磁粉制動器：額定轉矩50N•m，對傳動系統進行加載
▲9.電源控制系統（整個實訓室1套）：本套控制系統采用ARM-Cortex-M架構核心芯片，高速穩定，具有不少于12路開關狀態輸入檢測（其中10路采用光電隔離，保證系統可靠與穩定性），12路可控大功率輸出，并配合12路狀態輸入與12路控制輸出聯動；系統配備具有極佳音質的語音輸入輸出功能，可根據客戶需求定制語音，采用TF卡存儲模式，更換語音極為方便；系統另外配備智能學習型無線遙控接收功能，配備高功率高質量遙控器，可在開闊區域?qū)崿F(xiàn)1千米以內遙控。系統電源輸入采用交直流雙供電，可任選一種模式供電，供電電源范圍廣,可實現交直流9~24V寬電源供電；并配有可通過手機控制輸入電源的開合。
▲10.教學資源
1）實訓室設備安全操作仿真軟件：該軟件應能夠展示各類機械設備的安全操作方法，安全注意事項，機械傷害和易發生的機械事故，常見事故的發生原因、防止措施以及各種安全標志、安全色及標牌等。能夠?qū)W(xué)生進行機械設備方面的各種安全教育，提高學生的安全意識，使學生掌握一些安全基本知識和自我保護常識，熟悉各種事故產生的原因和處理事故的措施，讓學生在遇到危險時能采取一定的安全措施，預防或減少事故的發生。該軟件必須有理論知識、動畫演示、答題互動等環節。以圖文并茂、動畫演示、游戲闖關、案例分析等生動活波的展現形式，大大提高了學生的學習興趣！
2）機械基礎綜合教學3D動畫軟件：
（1）提供常見齒輪傳動3D演示動畫軟件包含蝸桿渦輪、斜齒圓柱齒輪、直齒圓柱齒輪、圓錐齒輪；
（2）提供梅花形聯軸器3D拆分動畫與原理軟件
（3）提供蝸桿傳動運動3D演示動畫，包含錐蝸桿傳動、環面蝸桿傳動、圓柱蝸桿傳動軟件
（4）提供鏈傳動和帶傳動運動3D動畫軟件，可標注對應機構，并獨立顯示
（5）提供花鍵的拆分3D動畫軟件
（6）提供螺栓連接組裝3D動畫軟件
（7）提供階梯軸零件加工演示3D動畫軟件
（8）提供CA6140車床3D整體機構及運動原理演示軟件
（9）提供千分尺的3D機構軟件
（10）提供量規形式3D結構軟件，包含全形塞規、不全形塞規、片狀塞規、球端桿規、環規、卡規
（11）提供提供齒輪齒圈徑向圓跳動測量案列動畫演示
（12）平面公差3D動畫演示軟件
（13）提供機械基礎、鉗工、銑工工藝、制圖、極限配合、模具拆裝試題庫資源，每項科目不低于200道題
（14）編程教學資源包：包含CAM自動編程基礎、NX CAM基礎、創建基礎對象、操作導航器應用、型腔銑操作、刀軌設置的供應選項、等高加工、平面銑、固定軸曲面輪廓銑、鉆孔加工
（15）建模教學資源包：了解三維建模、三維建�；A(chǔ)知識、軟件操作、草圖、草圖繪圖實例、實體建模、通怒劍魔、曲線建模、裝配功能及實例、工程制圖
