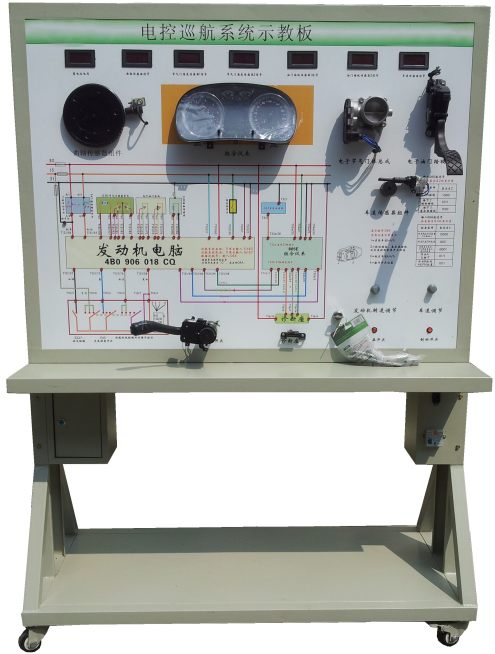

邁騰B8定速巡航系統實訓臺
一．功能簡介
邁騰B8定速巡航系統實訓設備采用 全新邁騰B8 汽車電子式汽車巡航系統實物為基礎，充分展示汽車巡航系統的組成結構和工作過程。
適用于學校對汽車巡航系統理論和維修實訓的教學需要。
二、功能特點
1.真實可運行的汽車電子巡航系統，充分展示汽車電子巡航系統的組成結構。
操縱油門踏板位置傳感器可實現節氣門開度的調，可真實展示電子節氣門的工作原理和工作過程；操縱巡航控制開關和車速信號，設定巡航狀態，引擎控制單元可對節氣門開度進行調節，真實演示汽車電子巡航系統的工作過程和工作原理。
2.示教板面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車電子巡航系統的工作原理。
3.示教板面板上安裝有檢測端子，可直接在面板上檢測巡航系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4.示教板面板上安裝有故障指示燈和診斷座，可連接專用或通用型汽車解碼器，對巡航控制單元進行讀取故障碼、清除故障碼等自診斷功能。
5.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、檢測儀器等。
6.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、技術參數
外形尺寸：1240×600×1700mm(長×寬×高)
外接電源：交流220V±10% 50Hz
工作電壓：直流12V
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
四、基本配置(每臺)
|
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
|
1 |
檢測控制面板 |
裝有各種檢測端子，彩色電路圖和工作原理示意圖面板：1200*900*4mm |
套 |
1 |
|
2 |
組合儀表 |
|
套 |
1 |
|
3 |
點火開關 |
|
個 |
1 |
|
4 |
發動機ECU |
|
套 |
1 |
|
5 |
診斷座 |
OBDⅡ |
個 |
1 |
|
6 |
電子油門踏板 |
|
套 |
1 |
|
7 |
巡航控制開關 |
|
套 |
1 |
|
8 |
電子節氣門體 |
|
套 |
1 |
|
9 |
車速信號模擬裝置 |
|
套 |
1 |
|
10 |
轉速信號模擬裝置 |
|
套 |
1 |
|
11 |
模擬制動燈 |
|
套 |
1 |
|
12 |
制動燈開關 |
|
套 |
1 |
|
13 |
保險絲盒 |
|
個 |
1 |
|
14 |
移動臺架(帶自鎖腳輪裝置) |
1240×600×1700mm(長×寬×高) |
臺 |
1 |
|
15 |
故障模擬與排除裝置 |
|
套 |
1 |
|
